三、安全设计要点与常见误区破解
-
耐压值的动态计算
串联组整体耐压 ≠ 各电容耐压简单相加。需满足：
通过精准的电容选型、电压分配计算及安全冗余设计，串联电容器技术将持续赋能高效电力传输与尖端电子系统。
滤波电路设计实例：某开关电源输出端需滤除 100kHz 噪声。选择 2 个 0.1μF 陶瓷电容（耐压 50V）串联：
直流断路器开断辅助
串联电容组在高压直流断路器中建立人工过零点，实现 5ms 内故障电流分断 4。
致命误区警示
一、串联电容器的核心特性与计算法则
- 电压分配的实战约束
若将 10μF 和 20μF 电容器串联接入 30V 电路，根据公式 U₁/U₂ = C₂/C₁：- 10μF 电容分压：30V × (20/(10+20)) = 20V
- 20μF 电容分压：30V × (10/(10+20)) = 10V
设计时必须确保每个电容的耐压值 ≥ 分压值，否则可能击穿 [[1]11。
- 高频阻抗的工程价值
串联电容组的等效阻抗 Z = 1/(2πfC总)。总电容减小使阻抗增大，可有效阻挡高频噪声。例如在射频电路中，串联电容常作为π型滤波器的关键组件 [[1][6]10。
二、电力系统中的补偿技术：提升输电效率的关键
在超高压输电线路中，串联电容器通过补偿线路感抗（补偿度 = XC/XL × 100%）实现三大优化 [[2]4：
- 电压稳定性提升：抵消长距离输电的电压跌落，用户端电压波动降低 15%~30%；
- 传输容量扩容：相同线路的功率输送能力提高 20%~40%；
- 能耗削减：线路损耗减少 8%~15%，年节省电能超百万千瓦时。
案例：某 500kV 输电项目加装串联电容补偿后，临界传输功率从 1800MW 提升至 2400MW 2。
- 最小耐压值 ≥ 该电容分压值
- 考虑温度/老化导致的耐压下降（预留 20% 裕度）[[4]8。
均压设计的必要性
当电容容值差异 > 10% 时，必须并联均压电阻（阻值 ≤ 1/10 容抗），避免某电容过压失效 [[1]12。
- 总电容：C总 = 1/(1/0.1 + 1/0.1) = 0.05μF
- 阻抗：Z = 1/(2π×10⁵×5×10⁻⁸) ≈ 318Ω（有效衰减高频干扰）
- 单电容分压减半，安全性提升 [[6]10。
随着碳化硅器件普及，高频电路中的串联电容耐压需求已从 600V 向 1200V 升级。未来三年，全球电力串联电容器市场预计年增 8.7%（数据来源：Global Market Insights）。
- 错误：将电解电容反向串联试图“抵消极性”。
- 后果：反向电压致电解液气化爆裂！1
四、前沿应用场景：新能源与智能电网
-
超级电容储能系统
多组超级电容串联可提升整体耐压（如 2.7V 单体串联至 48V 系统），用于电网频率调节，响应速度比锂电池快 100 倍 8。电容器串联全解析：从基础公式到电力系统应用实战

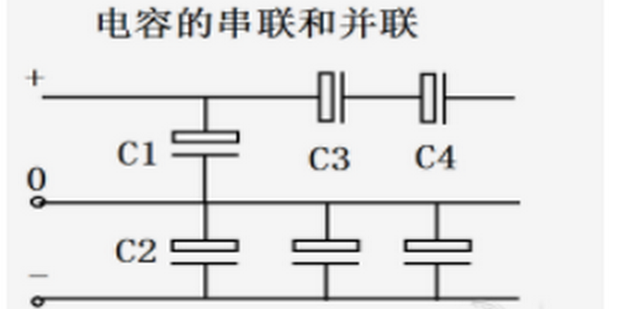

电容器串联是电路设计中的核心拓扑之一，其独特的电压分配与容抗特性对高频滤波、电力补偿等场景至关重要。当多个电容器首尾相连时，电荷量保持恒定，总电容值却显著减小——计算公式为 C总 = 1/(1/C₁ + 1/C₂ + ...) 1。这种连接方式直接导致两大关键效应：电压按容值反比分配（小容量电容承受更高电压）[[1]5，以及总阻抗显著提升（适合抑制高频干扰）[[1]6。
